5軸加工

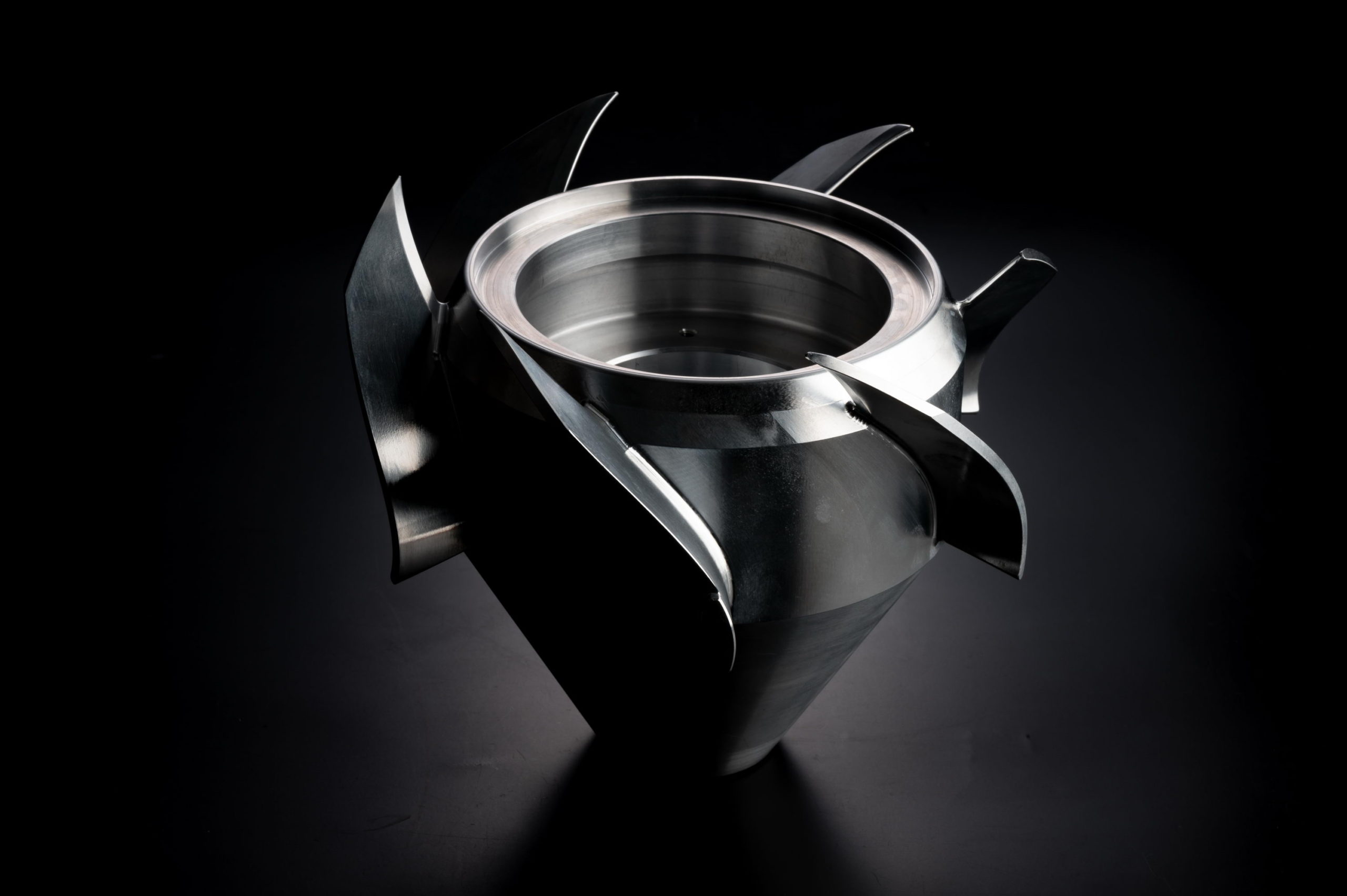

圧倒的なノウハウと経験による5軸加工

研究開発分野などで必要となる難形状パーツを高精度短納期でお届けするために不可欠な5軸加工機ですが、軸数が多いことに起因する誤差拡大の問題などを内包しており、実際の加工は容易ではありません。加工熱や、姿勢変化による精度誤差等も3軸機より大きくなりますが、弊社では、恒温管理された作業場や測定環境とともに、蓄積された経験と技術を用いてコントロールしています。そのため、一年を通じ、業界最高レベルの仕上がりを実現しています。

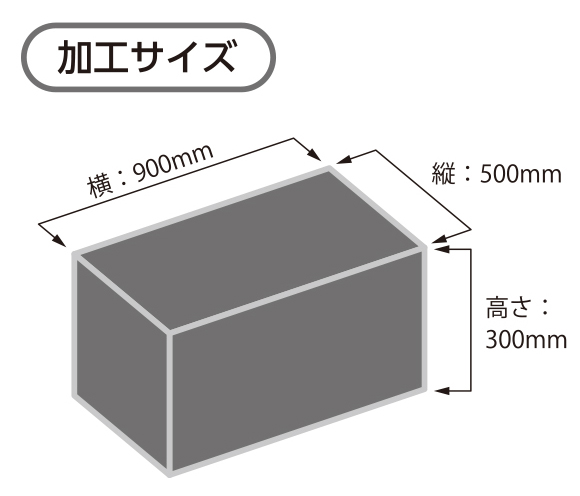

加工対応サイズ

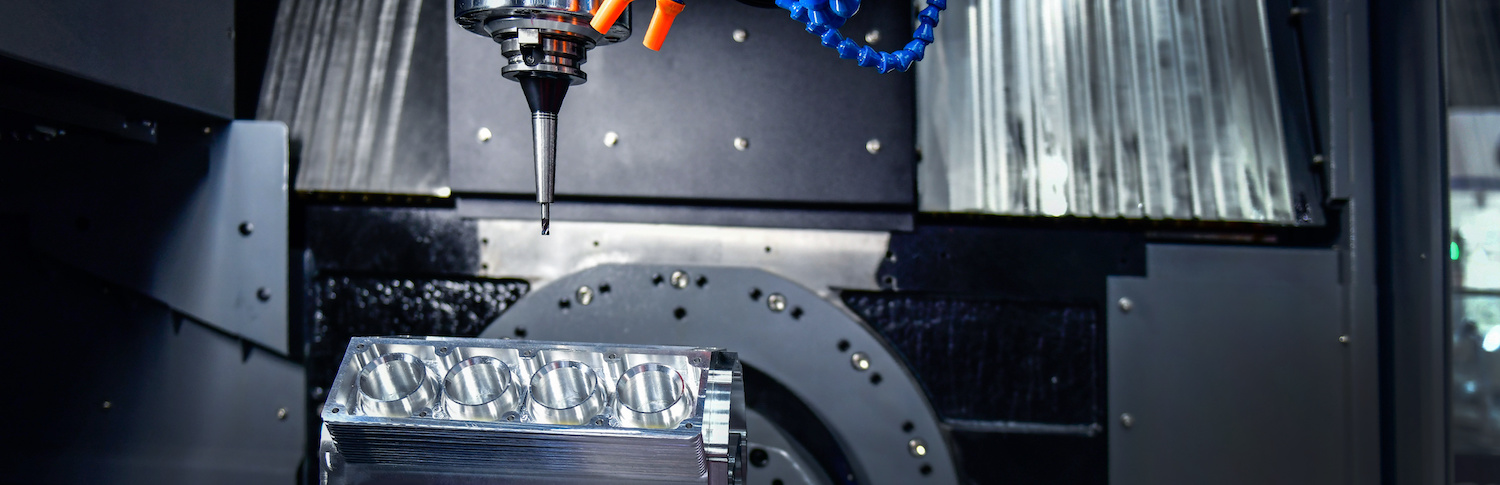

切削加工

DMG森精機 NMV5000

森精機5軸加工

日系四大工作機械メーカーの1つ、森精機製 縦型5軸MCです。縦型の取り回しの良さを活かし、弊社では主に単品加工、極少ロット品に使用しています。すばやく立ち上がるDDモーターを搭載したテーブルにより、同時5軸加工も高速に行えます。500φテーブルですが、主軸との干渉が少ない構造になっており、アンダーカット部分への加工もかなり深いところまで1工程で行えます。

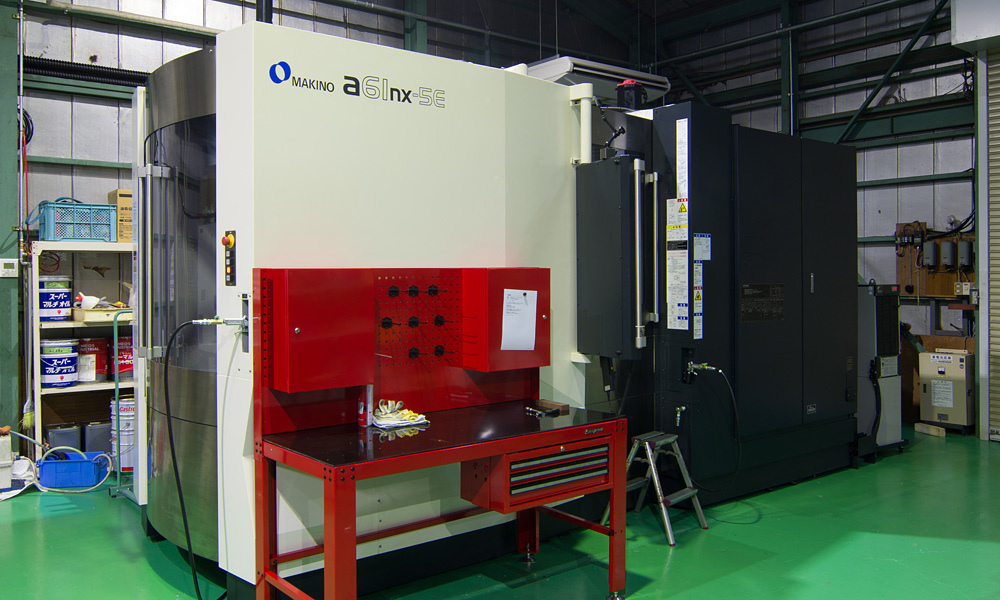

牧野フライス製作所 a61nx-5E

牧野フライス製作所 5軸加工

業界大手の牧野製、横型5軸MCです。ボールネジを細目ピッチに変更した高精度仕様となっており、多数個の高精度5軸加工品を効率良く仕上げる事が可能です。2APCを搭載し多数個ワークを無人で稼働させたり、スケジュール運転で2種類の加工品を交互に仕上げる事ができるなど、様々なニーズに対応します。高密度パッキン溝などに需要の高いヘール加工も可能。横型MCがベースなので、ロングドリルを使用した深穴加工にも適しています。

牧野フライス製作所 D300

牧野フライス製作所 D300

テーブル径Φ300の小型の5軸マシニングセンターです。主に小物の5軸加工品向けとなります。小径工具(Φ0.1~)を用いた微細加工品に適しています。パレットチェンジャーも装備していますので少量多品種の生産に適しています。

オークマ MULTUS U3000

オークマ 5軸加工

旋盤系5軸複合加工機です。 旋削加工にミーリング機能を合体させた最強の複合加工機です。円筒ワークの多面加工と旋削加工を同時に行います。さらにギヤ加工パッケージを付帯させ、ホブ加工、スカイビング加工による内径、外径の歯車加工が可能です。心押台が付属しているので、シャフト形状への複雑形状加工も可能です。
